Nand2Tetris Project(5)

吾家电脑初长成，力拔山兮气盖世

Project 5: Computer

在本项目中我们将对之前完成的（并非）各个计算机组成部分进行整合、连接，最终制造成为一个可以运行的Hack计算机。

CPU

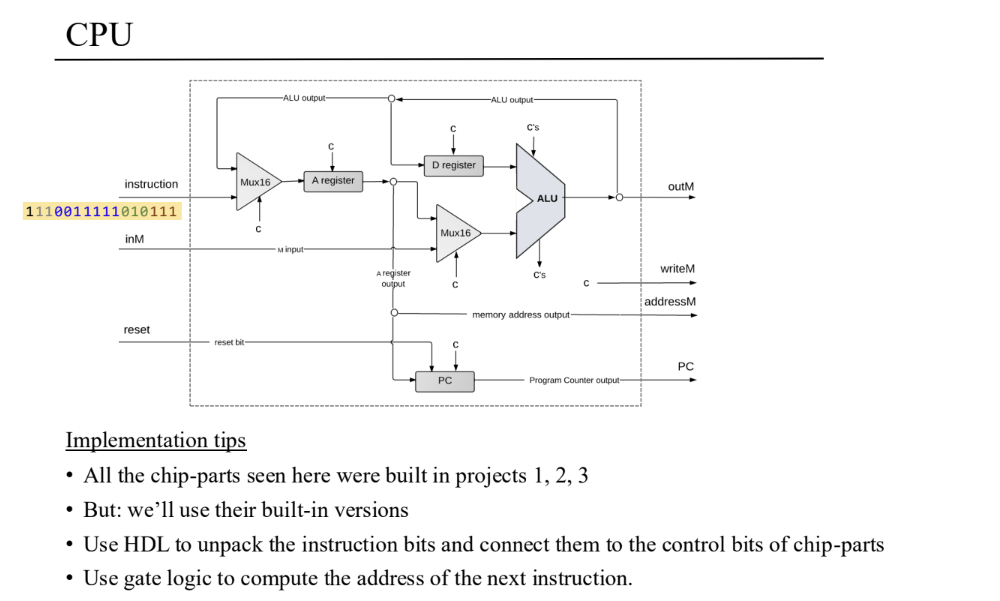

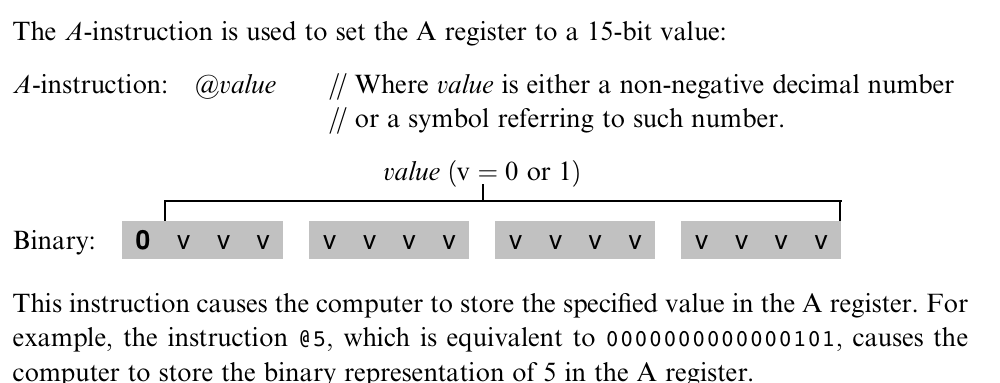

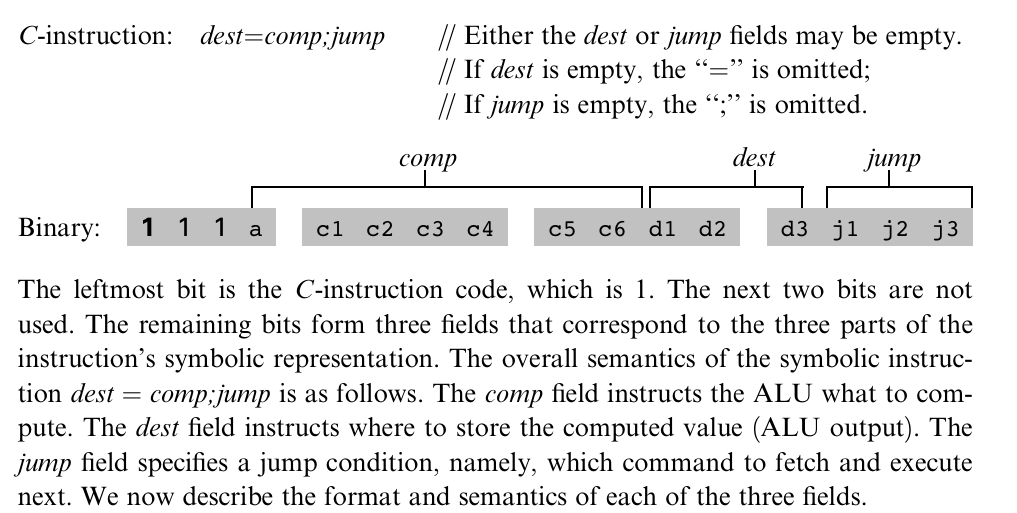

首先回归课程中的几个核心知识点。 图1:cpu A instruction C instruction 首先需要明确的一点，也是我们操作的入手点，就是我们将要写的这种架构的CPU究竟能处理哪些类型的指令？显然我们可以处理A类型的指令和C类型的指令，A主要是涉及到向A-寄存器中存入数据，相对简单；而C主要是操控ALU进行一些运算，同时涉及一些向内存中的读写，以及对程序计数器的状态修改。

我一开始写CPU的时候迟迟无法下笔，就是因为没有搞清楚CPU实现的根本入手点，导致无法推测出图1中第一个$MUX16$的含义。

而如果搞明白这一点，我们就可以知道第一个$MUX16$的作用：让CPU知道自己处理的到底是A-instruction还是C-instruction。这需要我们读入机器指令的第15位作为Control bit。如果$c=0$,那么执行A-instruction，把instruction作为地址输出；反之则执行C-instruction。

这里的第二个难点是，执行C-instruction的时候，为什么要把 ALU output 传出去？

这里还涉及到对整个架构运行顺序的一点理解。在第一个时钟周期内，我们无法进行任何ALU的运算，因为我们没有在A或者D这两个寄存器中存入任何数据，而寄存器只有在下一个时钟周期的时候才会把它存储的值发射出去。

所以比如说我们想要让ALU运行一个指令。

1
2

@R10
M;JMP

它会被拆成两句话，第一句话是取数据地址，作为下一轮的inM。而此时PC++，新的instruction指令传入，但是它不是直接通过那张图里面显式画出的方式传到对应的ALU和PC里面的，而是通过一些未画出的线，以control bit(s)的身份传入其中的。

因此我们只需要按照图中的顺序，分别完成每个部分的传输即可。翻阅课程教材第2课和第4课的内容，找到对应的指令编码各个位置的含义即可。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

CHIP CPU {

    IN  inM[16],         // M value input  (M = contents of RAM[A])
        instruction[16], // Instruction for execution
        reset;           // Signals whether to re-start the current
                         // program (reset==1) or continue executing
                         // the current program (reset==0).

    OUT outM[16],        // M value output
        writeM,          // Write to M?
        addressM[15],    // Address in data memory (of M)
        pc[15];          // address of next instruction

    PARTS:
	Mux16(a=instruction,b=aluOutput1,sel=instruction[15],out=output1);

    //here is important,decide whether store the alu output to A-register
    Not(in=instruction[15],out=isA);
    Or(a=isA,b=instruction[5],out=loadA);
    ARegister(in=output1,load=loadA,out=output2,out=outputAddress,out=outputForPC,out[0..14]=addressM);

    // decide the second input of alu comes from A or from M
    Mux16(a=output2,b=inM,sel=instruction[12],out=output3);

    // decide whether store the alu output to D-register
    And(a=instruction[15],b=instruction[4],out=loadD);
    DRegister(in=aluOutput2,load=loadD,out=output4);

    ALU(x=output4,y=output3,zx=instruction[11],nx=instruction[10],zy=instruction[9],ny=instruction[8],f=instruction[7],no=instruction[6],out=outM,out=aluOutput1,out=aluOutput2,zr=zr,ng=ng);
    And(a=instruction[15],b=instruction[3],out=writeM);

    // judge according to the output of alu with the instruction on 'jump'
    Not(in=zr,out=notzr);
    Not(in=ng,out=notng);
    And(a=notzr,b=notng,out=ps);
    And(a=ps,b=instruction[0],out=load1);
    And(a=zr,b=instruction[1],out=load2);
    And(a=ng,b=instruction[2],out=load3);
    Or(a=load1,b=load2,out=temp1);
    Or(a=load3,b=temp1,out=temp2);
    And(a=instruction[15],b=temp2,out=loadPC);
    PC(in=outputForPC,load=loadPC,inc=true,reset=reset,out=outpc,out[0..14]=pc);
}

自此，我们基本完成了一个CPU架构。这部分的设计精巧而复杂，值得反复品鉴。

Memory

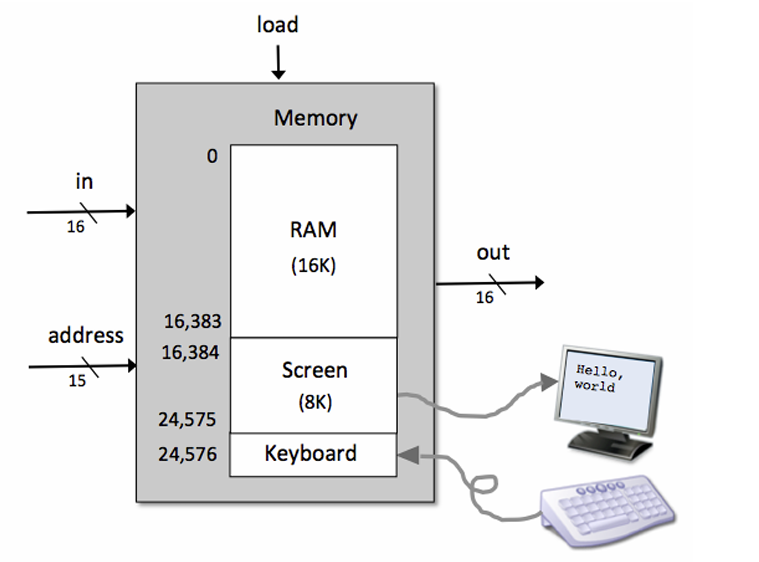

和CPU相比，内存的实现就要简单很多很多了。 memory 这个过程可以基本拆解为以下几步：

  • 判断输入的数据是否应该被存入内存，应该被存入哪个内存。（这一部分我一开始出错了）
  • 并行从RAM,SCREEN,KBD中分别获得output
  • 使用MUX根据地址判断应该输出哪个部分的内存读取结果

这里还有一点需要我们注意，就是在硬件电路中我们虽然无法直接实现两个数比较大小，但是由于所有数字存在的形式都是二进制的格式，所以我们可以根据特定的二进制位进行比较。

比如本题，我们想比较address和$16384=2^{14}$，如果address比后者小的话，第15位应该是0，反之是1。这就为我们使用MUX16提供了一个很好的入手点。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

CHIP Memory {
    IN in[16], load, address[15];
    OUT out[16];

    PARTS:
    And(a=address[14],b=load,out=loadScreen);
    Not(in=address[14],out=isRAM);
    And(a=isRAM,b=load,out=loadRAM);

    RAM16K(in=in,load=loadRAM,address=address[0..13],out=outRAM);
    Screen(in=in,load=loadScreen,address=address[0..12],out=outScreen);
    Keyboard(out=outKBD);

    Mux16(a=outScreen,b=outKBD,sel=address[13],out=out1);
    Mux16(a=outRAM,b=out1,sel=address[14],out=out);
}

Computer

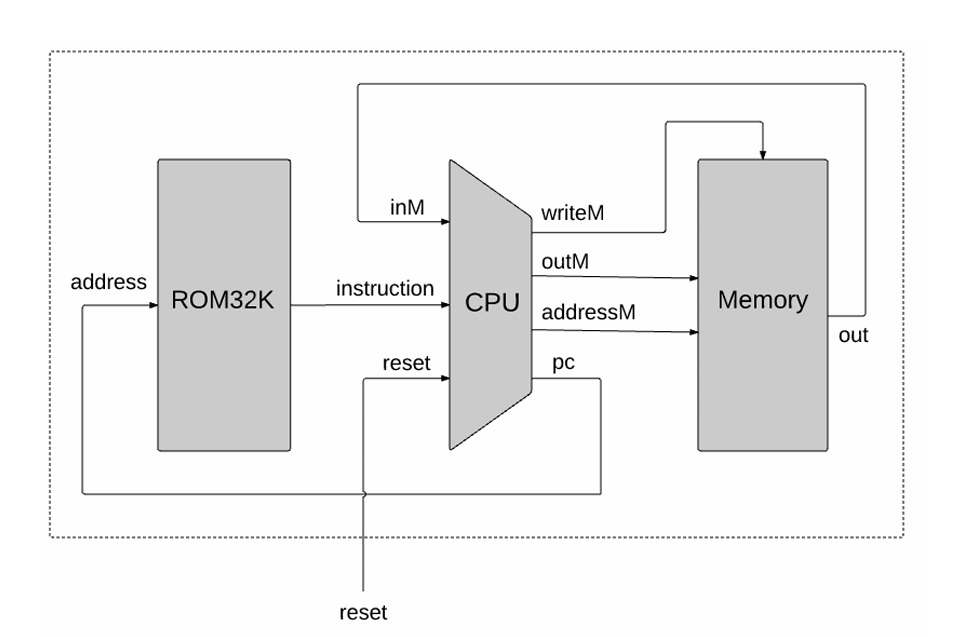

computer 按照此图直接无脑连接即可。

1
2
3
4
5
6
7
8
9

CHIP Computer {

    IN reset;

    PARTS:
    ROM32K(address=pc,out=instruction);
    CPU(inM=inM,instruction=instruction,reset=reset,outM=outM,writeM=writeM,addressM=addressM,pc=pc);
    Memory(in=outM,load=writeM,address=addressM,out=inM);
}

这一章Project的难度已经有了比较明显的提升，当然关键不是在于编程本身，而是在于理解整个电路进行各种运算的内在逻辑。在写这个Project之前我以为我已经很了解电脑内部的运行机制了，但是代码实现的时候我发现我只是知道了各个部分的作用，但是没有把它们串联成为一个整体，而这份Project很好地帮助我加深了对电脑内部体系结构的理解。
